ФЛАНЦЫ ДЛЯ ВТУЛОК ПНД - ОСОБЕННОСТИ ВЫБОРА

фланцы для полиэтиленовых труб, фланцы под втулку ПНД, фланец под бурт. Нам часто присылают такие заявки и мы действительно много поставили таких изделий различного диаметра. В этой статье я хочу рассказать о стальных фланцах, которые применяются в комплекте с полиэтиленовой втулкой.

Первое что надо понимать - стальной фланец для ПНД втулки - это тот же фланцы по ГОСТ 33259-2015 , который приваривается к стальной трубе встык. Почему так. Дело в том, что когда мы подбираем фланец, мы в первую очередь должны понимать к какому оборудованию мы хотим подсоединить трубу и уже затем должны учесть какого диаметра и какого типа, материала у нас труба. Еще раз, самое главное - это не труба, а допустим, задвижка или фланцевый кран, который мы хотим "повесить" на трубу.

ВЫБОР ФЛАНЦА ДЛЯ ВТУЛКИ ПНД 160 ММ И ЗАДВИЖКИ 150 ММ.

У нас задача - установить на ПНД трубу 160 мм задвижку типа МЗВ 30ч39р чугунную диаметром 150 мм. Первым делом надо разобраться какой фланец у самой задвижки. Смотрим спецификацию:

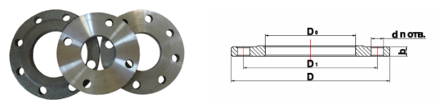

• n количество болтов - 8 шт;
• d диаметр отверстий под болты - 22 мм;
• D наружный диаметр фланца - 280 мм;
• D1 расстояние/диаметр между центром двух отверстий - 240 мм;
• DN внутренний диаметр фланца и задвижки 150 мм.

Интуитивно понятно, что если нам нужен фланец по ГОСТ 12820, то нужно выбрать фланец 150 мм. Однако тут нам нужно вспомнить, что фланец устанавливается на ПНД втулку, а значит надо понять следующее: сможем ли мы фланец, у которого внутренний диаметр равен примерно 155 мм по ГОСТ 12820, установить на втулку ПНД наружным диаметром 160 мм. Уже очевидно, что наружный диаметр втулки равен как минимум 160 мм, но если мы посмотрим на фото и схему, то увидим, что у втулки есть некоторое утолщение и у втулки 160 мм это утолщение приводит к тому, что реальный диаметр в том месте, где будет "висеть" фланец будет равен 175 мм (посмотрите на схему H2 = 175 мм).

А у фланца 155 - 160 мм, то есть повесить стандартный фланец по ГОСТ 12820 на такую втулку не получится. Понимая все это, производители в России начали протачивать такие фланцы до нужного внутреннего диаметра, а также появилось большое количество мастерских, которые специализировались на расточке фланцев. И поэтому внутренний диаметр нашего фланца для данного узла будет равен 178 мм. Таким образом, часто фланцы для ПНД втулок называют расточенными.

Однако на сегодняшний момент большинство производителей в России и в Китае подстроились под эти нужды и выпускают копии фланцев по ГОСТ 12820, которые полностью соответствуют обычным приварным фланцам за тем исключением, что внутренний диаметр этих фланцев соответствует наружному диаметру втулок.

КАК ПОДОБРАТЬ ФЛАНЕЦ ДЛЯ ПНД ТРУБЫ 315 ММ И ЗАДВИЖКИ 300 ММ.

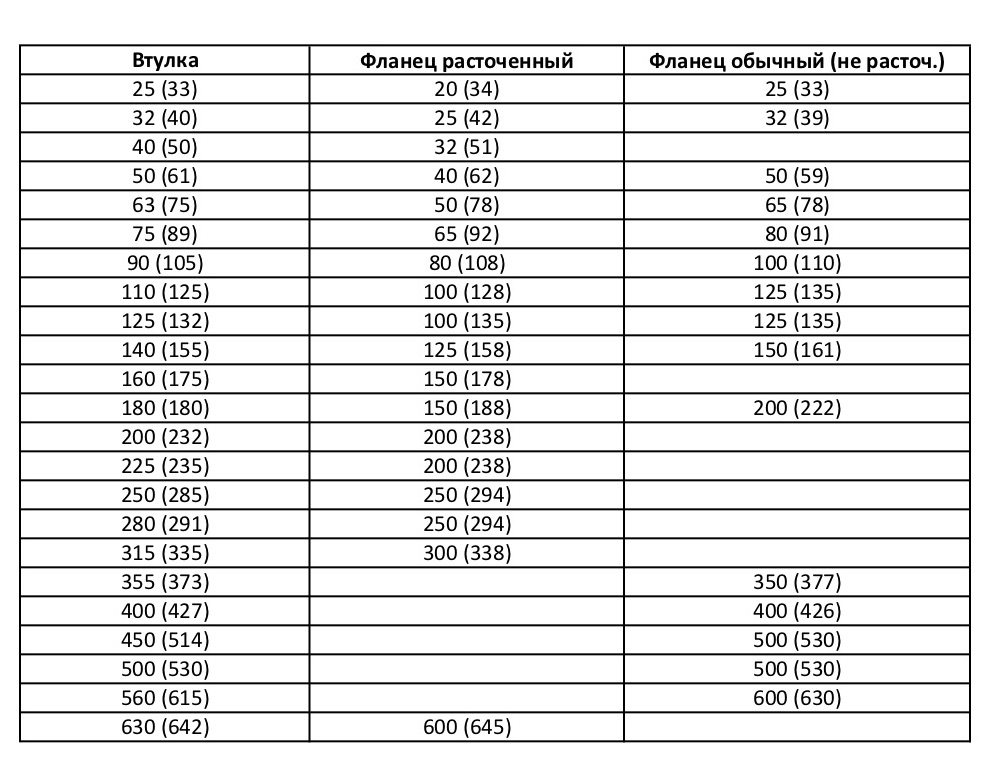

Давайте посмотрим для начала таблицу.

Из нее мы видим, что у втулки 315 мм реальный наружный диаметр равен 335 мм, поэтому мы должны выбрать расточенный фланец по ГОСТ 12820 300 мм с внутренним диаметром отверстия 338 мм. Однако всегда надо помнить о задвижке или о том, что вы хотите "повесить" на трубу. Потому что у фланцев диаметром 300 мм в зависимости от рабочего давления разное межосевое расстояние, то есть расстояние между болтов. Поэтому если у вас задвижка с фланцем под 16 атм., а фланец вы возьмете на 10 атм., то отверстия под болты просто не будут совпадать. У 10 атм. это расстояние равно 400 мм, а у 16 атм. - 410 мм.

ПОДБОР ФЛАНЦА ПОД ВТУЛКУ 225 ММ И ЗАДВИЖКУ 200 ММ.

Похожая с предыдущей ситуация. Только фланцы могут отличаться не по расстоянию между болтами, а по количеству отверстий. Смотрим на задвижку. У 10 атм. количество отверстий - 8 шт., а у 16 атм. - 12 шт. Будьте внимательны!
Теперь смотрим на втулку. Втулка 225 мм имеет наружный диаметр 235 мм, значит фланец должен иметь внутренний диаметр 238 мм.

ПОЛЕЗНАЯ ТАБЛИЦА ДЛЯ ФЛАНЦЕВ НА 10 И ВТОРАЯ ТАБЛИЦА НА 16 АТМ.

Из этих таблиц вы узнаете все необходимые параметры фланцев для того или иного диаметра. И помните: до 150 мм не имеет значение какого давления фланец - и количество болтов и их межосевое расстояние одинаковы. Для фланца 200 мм у 10 атм. и у 16 атм. количество болтов разное, соответственно 8 и 12 шт. А начиная с 250 мм количество болтов одинаковое, но разное межосевое расстояние.

ФЛАНЕЦ СТАЛЬНОЙ ПОД ВТУЛКУ ПОД МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ 1,0 МПА

ФЛАНЕЦ СТАЛЬНОЙ ПОД ВТУЛКУ ПОД МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ 1,6 МПА
