Стальная задвижка 30с41нж1 Ду100 Ру16 фланцевая

Трубопроводная арматура и детали трубопровода. Всегда в наличии на складе!

Отводы стальные, фланцы приварные и свободные, тройники переходные, Задвижки стальные и чугунные, шаровые краны.

Задвижка стальная клиновая с выдвижным шпинделем 30с41нж1 (газ) Ду100 Ру16 PN 1,6 МПа (16 кгс/м²) ГОСТ 5762-2002.

Назначение и конструкция

Задвижка стальная клиновая фланцевая с выдвижным шпинделем предназначена для установки в качестве запорного устройства на газовых трубопроводах.

На лицевой стороне корпуса задвижки нанесена маркировка:

• PN 16 — условное давление среды, кгс/м²;
• DN 100 — условный проход, мм.

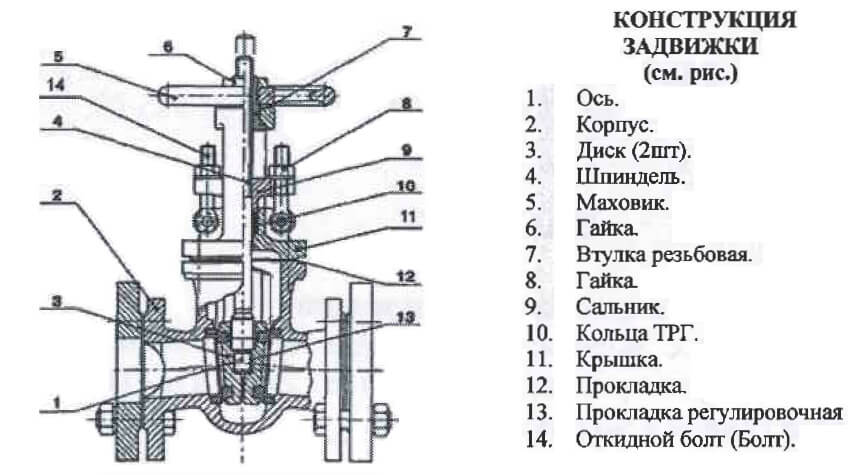

При вращении маховика 5 движение передается втулке 7, образующей винтовую пару со шпинделем 4. Вращательное движение преобразуется в поступательное движение шпинделя 4, который поднимает или опускает клин 3, открывая или перекрывая магистральный проход.

Технические характеристики

Маркировка: 30с41нж1 PN16 DN100 Стандарт: ПБ 03-585-03, ПБ 08-624-03, ГОСТ 12.2.063-81, ГОСТ 5762-2002 Условный проход: ДУ = 100 мм Давление рабочее: PN = 16 кгс/см² (1,6 МПа) Масса, не более: 42 кг Строительная длина, ГОСТ 3706-83: 230 мм Температура рабочей среды: от -40°C до 425°C Способ управления: ручной (от маховика) Герметичность затвора: класс "B", ГОСТ 9544-05 Тип соединения: фланцевый фланцы задвижек по ГОСТ 12819-80 исполнение 1 ответные фланцы по ГОСТ 12820-80, 12821-80 Коэффициент сопротивления: 1,0 Рабочая среда: газ Материал вставки: наплавленная коррозийно-стойкая сталь Диаметр маховика: 210 мм Усилие на маховике: min - 76 кгс max - 143 кгс Рабочее положение задвижки: любое Рабочее положение затвора: полностью открыто или полностью закрыто Направление рабочей среды: любое Материал корпуса: ст.20Л-65Л Материал крышки: ст.20Л-65Л Материал диска: ст.20Л-65Л Материал маховика: ст.20Л-65Л; ВЧ 50 Материал шпинделя: ст.20X13 Материал втулки резьбовой: Бронза бр.АЖ 9-4 Материал сальника: ст. 20Л-65Л; ВЧ 50 Производство: Россия
